옹벽 설계의 기초: 종류, 원리, 기준 및 실무 가이드

건설 현장에서 옹벽(Retaining Wall)은 단순히 흙을 막는 구조물을 넘어섭니다.
지반 안정성을 확보하고 주변 구조물 및 인접 부지의 안전을 지키는 핵심 토목 구조물이죠.

겉보기에 단순해 보여도 설계가 잘못되면 활동, 전도,
지지력 부족 등의 문제가 발생하며, 이는 인명 및 재산 피해로 이어질 수 있습니다.
옹벽은 주변 지형, 토질 조건, 지하수위,
하중 등 다양한 요소를 종합적으로 고려해 신중하게 설계해야 합니다.

기본적인 원리를 정확히 이해하고 관련 기준을 적용하는 것이 무엇보다 중요하죠.
옹벽은 흙의 측방 유동을 막고 수직 또는 경사면의 토사를 지지하여
지반의 안정을 유지하는 구조물입니다.
주로 절토면이나 성토면의 안정성을 확보하고,
높이 차이가 있는 지형을 연결하거나 경사면을 계단식으로 조성할 때 활용됩니다.

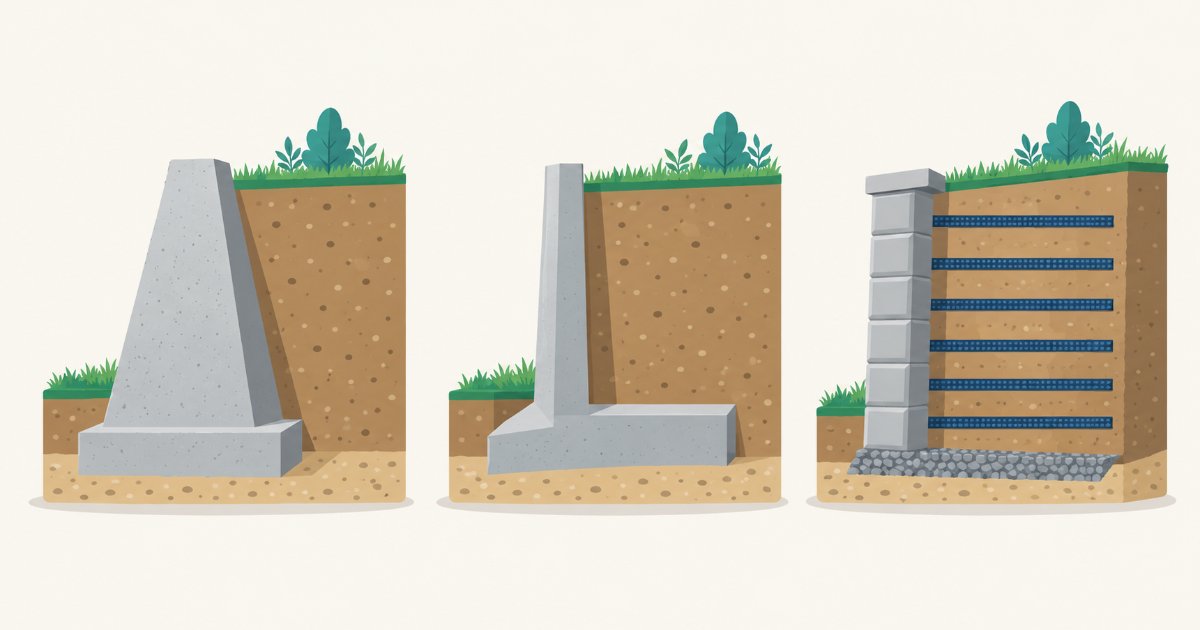

옹벽 종류와 적용 조건

옹벽은 구조 형식에 따라 다양한 종류로 나뉘며, 각기 다른 구조적 특징과 적용 조건을 가집니다.
현장 여건, 옹벽 높이, 토질, 경제성 등을 종합적으로 고려하여 가장 적합한 형식을 선택해야 합니다.

종류	구조적 특징	장점	단점	주요 적용
중력식 옹벽 (Gravity Retaining Wall)	옹벽 자체의 중량으로 토압에 저항합니다.	구조가 간단하고 시공이 용이합니다.	높이가 높아지면 단면이 커져 경제성이 떨어질 수 있습니다.	높이 5m 이하의 낮은 옹벽, 기초지반이 양호한 경우
캔틸레버식 옹벽 (Cantilever Retaining Wall)	벽체, 저판(굽도리판, 발끝판)이 일체로 거동하며 캔틸레버(외팔보) 원리로 토압에 저항합니다.	중력식보다 단면이 얇아 경제적입니다.	철근 배근 및 거푸집 시공이 복잡합니다.	높이 5~8m 정도의 일반적인 옹벽
부벽식 옹벽 (Counterfort Retaining Wall)	캔틸레버식 옹벽 후면에 부벽을 두어 벽체와 저판을 지지합니다.	높은 옹벽(8m 이상)에 경제적입니다.	부벽 설치로 인한 공간 제약과 시공 복잡성이 있습니다.	높은 옹벽, 큰 토압이 작용하는 경우
보강토 옹벽 (Reinforced Earth Wall)	흙 속에 보강재(띠형, 그리드형 등)를 삽입하여 토체와 일체화시켜 안정성을 확보합니다.	공사 기간이 짧고 경제적이며 미관이 우수합니다.	뒷채움 흙의 품질이 중요하고 보강재 부식 가능성이 있습니다.	도로변, 공원 등 경관을 고려하는 지역, 높이 10m 내외

이 외에도 프리캐스트 옹벽, L형 옹벽, 격자식 옹벽 등 다양한 형식의 옹벽이 있습니다.
각각의 특징과 장단점을 충분히 파악하여 현장 특성에 맞는 최적의 옹벽을 선택해야 합니다.

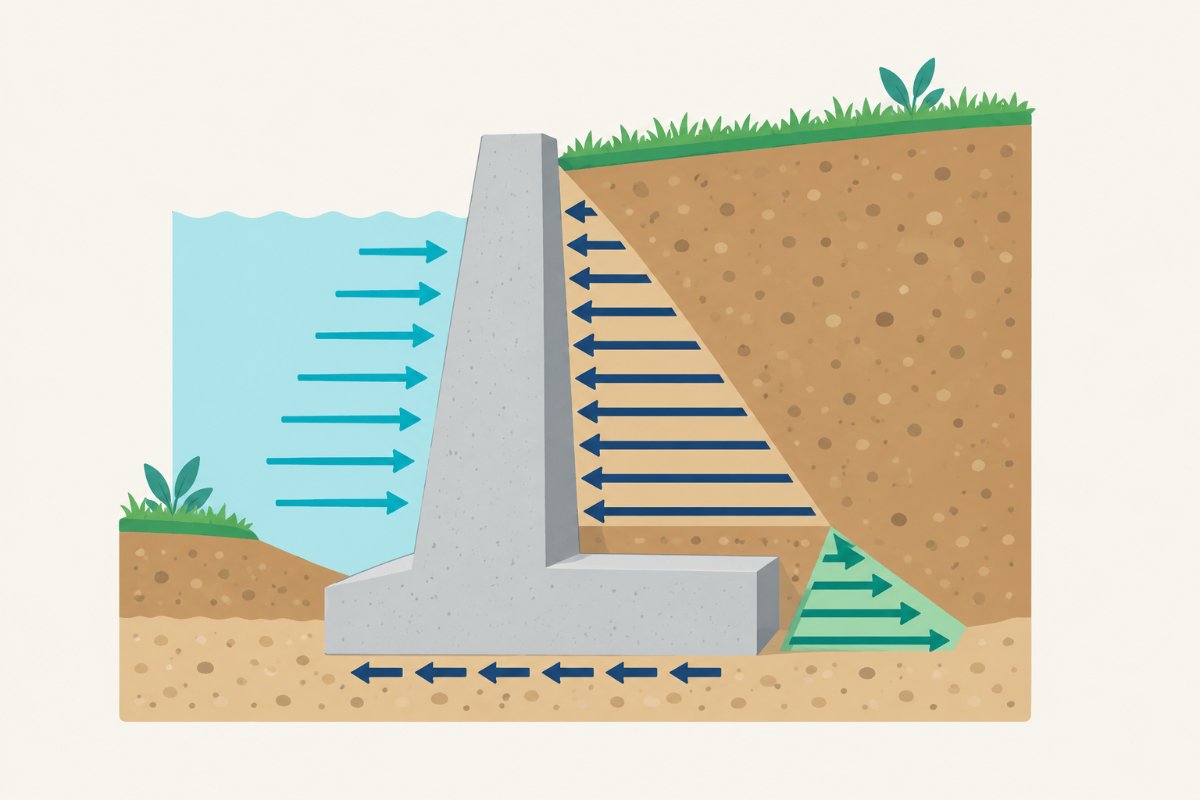

옹벽 설계 기본 원리: 토압과 안정성

옹벽은 뒤채움 흙으로부터 발생하는 토압(Earth Pressure)에 저항해야 합니다.
옹벽 설계의 핵심은 이 토압을 정확히 산정하고,
옹벽이 이 힘에 대해 충분한 안정성을 가지는지 검토하는 것입니다.

토압은 흙의 상태와 옹벽의 변위 정도에 따라 크게 능동토압(Active Earth Pressure),
정지토압(At-Rest Earth Pressure), 수동토압(Passive Earth Pressure)으로 구분됩니다.
옹벽 설계 시에는 일반적으로 옹벽이 배면 흙 쪽으로 약간 움직여 흙의
전단 파괴를 유발하는 경우에 발생하는 능동토압을 기준으로 합니다.

토압 산정에는 랭킨(Rankine) 또는 쿨롱(Coulomb) 이론이 주로 사용됩니다.
옹벽의 안정성 검토는 다음 세 가지 항목을 중심으로 이루어지며,
각각의 안전율(Factor of Safety, F.S.)이 설계 기준을 만족해야 합니다.

1. 활동에 대한 안정성 (Sliding Stability)
   • 옹벽이 수평 토압에 의해 기초면에서 미끄러지는 것을 막는 능력입니다.
   • 이는 수평 토압에 저항하는 힘(기초면 마찰 저항력, 수동토압 등)과 활동을 유발하는 힘(수평 토압)의 비로 계산됩니다.
   • 「도로교 설계기준」(KDS 41 10 00, 2021년 개정 기준, 국가건설기준센터 확인)에 따르면, 옹벽 기초면의 활동에 대한 안전율은 일반적으로 1.5 이상을 확보해야 합니다.
2. 전도에 대한 안정성 (Overturning Stability)
   • 옹벽이 토압에 의해 발끝판(Toe)을 중심으로 넘어지는 것을 막는 능력입니다.
   • 옹벽의 자중과 저항 모멘트(안정 모멘트)가 토압에 의한 전도 모멘트보다 충분히 커야 하죠.
   • 「도로교 설계기준」(KDS 41 10 00, 2021년 개정 기준, 국가건설기준센터 확인)에 따르면, 옹벽 기초면의 전도에 대한 안전율은 일반적으로 2.0 이상을 확보해야 합니다.
3. 지지력에 대한 안정성 (Bearing Capacity Stability)
   • 옹벽 기초 지반이 옹벽의 하중을 지지할 수 있는 능력입니다.
   • 기초 지반의 허용 지지력과 옹벽 하중에 의한 최대 지반 반력(최대 지반 응력)을 비교하여 검토합니다.
   • 「건축구조기준」(KDS 41 00 00, 2021년 개정 기준, 국가건설기준센터 확인) 및 「구조물기초 설계기준」(KDS 11 00 00, 2021년 개정 기준, 국가건설기준센터 확인)에 따라 기초 지반의 허용 지지력을 초과하지 않도록 설계해야 합니다.

옹벽 기초 설계: 지지력과 침하 관리

옹벽의 안정성을 확보하는 데 있어 기초 설계는 매우 중요합니다.
옹벽 기초는 상부 옹벽의 하중을 안전하게 지반에 전달하고,
옹벽 전체의 활동 및 전도에 저항하는 역할을 합니다.

따라서 기초 형식의 선택과 설계는 지반 조건에 따라 신중하게 결정해야 합니다.
기초 형식은 크게 직접 기초(Shallow Foundation)와 말뚝 기초(Pile Foundation)로 나뉩니다.

• 직접 기초: 비교적 견고한 지반에 옹벽을 설치할 때 사용합니다. 옹벽 저판의 크기를 적절히 조절하여 지반의 허용 지지력을 초과하지 않도록 설계합니다. 지하수위가 낮고 얕은 깊이에 양호한 지반층이 있는 경우에 유리합니다.
• 말뚝 기초: 연약 지반이나 깊은 곳에 지지층이 있는 경우에 사용합니다. 옹벽 하중을 말뚝을 통해 깊은 지지층으로 전달하여 지지력과 침하 문제를 해결하죠. 말뚝의 종류(강관말뚝, PHC말뚝, 현장타설말뚝 등)와 배치 간격은 지반 조건과 하중 크기에 따라 달라집니다.

기초 설계 시에는 다음 사항들을 면밀히 검토해야 합니다.

1. 지반조사 및 지반정수 산정: 정확한 지반조사(표준관입시험, 시추조사 등)를 통해 흙의 종류, 강도 특성(점착력 c, 내부마찰각 φ), 단위중량(γ), 지하수위 등을 파악합니다. 이를 바탕으로 신뢰성 있는 지반정수를 산정해야 합니다.
2. 허용 지지력 및 침하량 검토: 지반조사 결과를 바탕으로 기초 지반의 허용 지지력을 평가합니다. 또한 옹벽 하중에 의해 발생할 수 있는 침하량을 예측하여 허용 침하량 이내인지 확인해야 합니다. 연약 지반에서는 과도한 침하로 옹벽에 손상이 발생할 수 있으므로, 침하량 검토가 더욱 필요합니다.
3. 동상 방지 대책: 동결심도 이내에 기초를 설치할 경우, 지반 동결 및 융해로 인한 옹벽의 부등 침하를 방지하기 위해 동상 방지층 설치 등의 대책을 마련해야 합니다.

옹벽 배수 설계의 중요성

옹벽 설계에서 배수 시설은 구조물의 장기적인 안정성과 내구성을 확보하는 데 필수적인 요소입니다.
옹벽 배면의 지하수가 제대로 처리되지 않으면 다음과 같은 심각한 문제가 발생할 수 있습니다.

• 수압 증가: 지하수가 옹벽 배면에 고이면 정수압 또는 동수압이 발생하여 토압을 크게 증가시킵니다. 이는 옹벽의 활동 및 전도 안정성을 저하시키는 주된 원인이 됩니다.
• 토질 강도 저하: 흙이 포화되면 전단 강도가 감소하여 토압이 증가하며, 기초 지반의 지지력 또한 약화될 수 있습니다.
• 동상 현상: 겨울철 지하수가 동결되면 흙이 부풀어 오르는 동상(Frost Heave) 현상이 발생하여 옹벽에 손상을 주거나 부등 침하를 유발하기도 합니다.

이러한 문제들을 방지하기 위해 옹벽 배면에는 효과적인 배수 시스템을 구축해야 하는데,
일반적인 배수 시설의 구성은 다음과 같습니다.

1. 배수공 (Weep Hole): 옹벽 벽체에 일정한 간격으로 설치하여 배면의 물을 외부로 배출합니다. 일반적으로 벽체 하단부에 2~3m 간격으로 설치하며, 배수공 주변에는 필터층을 두어 흙의 유실을 막습니다.
2. 뒷채움 배수층: 옹벽 배면에는 투수성이 좋은 자갈이나 쇄석 등의 재료로 배수층을 조성합니다. 이 배수층은 지하수를 모아 배수공으로 유도하는 역할을 합니다. 「콘크리트 표준시방서」(KCS 21 20 00, 2021년 개정 기준, 국가건설기준센터 확인)에 따라 뒷채움 재료는 입도 조건을 만족해야 합니다.
3. 집수정 및 유공 배수관: 옹벽 길이가 길거나 지하수량이 많은 경우, 배수층 하단에 유공 배수관을 설치하여 모아진 물을 집수정으로 유도한 후 외부로 배출합니다. 유공 배수관은 이물질이 막히지 않도록 부직포(Geotextile) 등으로 감싸야 합니다.

옹벽 설계 관련 주요 법규 및 기준

옹벽 설계 시에는 역학적 계산과 더불어 관련 법규 및 기술 기준을 엄격히 준수해야 합니다.
기준은 개정될 수 있으니 국가법령정보센터나 소관 부처에서 현행 조문을 확인하세요.

1. 「도로의 구조·시설 기준에 관한 규칙」(2023년 개정 기준, 국토교통부 소관):
   • 도로변 옹벽의 높이, 경사, 배수 시설 설치 등에 대한 일반적인 기준을 제시합니다.
   • 옹벽 높이가 도로변 안전 시설 설치 기준에 영향을 미치므로 해당 규칙을 확인해야 합니다.
2. 「건축법」(2023년 개정 기준, 국토교통부 소관) 및 「건축물의 구조 기준 등에 관한 규칙」(2023년 개정 기준, 국토교통부 소관):
   • 대지 조성 시 인접 대지와의 경계선 부근에 설치하는 옹벽의 구조, 높이, 재료 등에 대한 규정을 포함합니다.
   • 높이 2m를 넘는 옹벽에 대해서는 건축허가 또는 신고 시 구조 안전 확인 서류를 제출해야 합니다.
   • 「건축물의 구조 기준 등에 관한 규칙」 제26조(옹벽)에서는 옹벽의 높이에 따른 철근콘크리트조 또는 철골철근콘크리트조 의무화, 기초 깊이, 배수공 설치 기준 등을 상세히 규정하고 있습니다.
3. 한국설계기준 (KDS, Korean Design Standard):
   • KDS 41 10 00 (도로교 설계기준, 2021년 개정 기준, 국가건설기준센터 확인): 도로교 설계에 관한 전반적인 내용을 다루며, 옹벽의 안정성 검토 기준, 재료 기준, 하중 조합 등에 대한 상세한 지침을 제공합니다.
   • KDS 11 00 00 (구조물기초 설계기준, 2021년 개정 기준, 국가건설기준센터 확인): 옹벽 기초의 지지력, 침하, 활동 등에 대한 설계 기준을 제시하며, 지반조사 및 지반정수 산정 방법에 대한 기준도 포함합니다.
   • KDS 21 00 00 (콘크리트구조 설계기준, 2021년 개정 기준, 국가건설기준센터 확인): 콘크리트 옹벽의 재료 강도, 철근 배근, 허용 응력 등에 대한 상세한 기준을 제시합니다.
4. 한국건설기준 (KCS, Korean Construction Specification):
   • KCS 21 20 00 (콘크리트 공사 표준시방서, 2021년 개정 기준, 국가건설기준센터 확인): 콘크리트 옹벽 시공에 필요한 재료, 배합, 양생, 거푸집 설치 등에 대한 상세한 시방 기준을 제시합니다.
   • KCS 11 10 00 (토공사 표준시방서, 2021년 개정 기준, 국가건설기준센터 확인): 옹벽 배면 뒷채움 재료의 품질 기준, 다짐 기준, 토공사 시공 방법에 대한 기준을 포함합니다.

옹벽 설계 실무 적용과 주의사항

옹벽 설계는 이론적인 계산뿐만 아니라 현장 특성을 반영한 실무적인 접근이 중요합니다.
설계 단계부터 시공, 유지관리까지 전 과정에서 주의 깊은 검토가 필요합니다.

현장에서는 지반조사 결과가 예상과 다른 경우가 많거든요.
실제 지반 강도가 설계에 반영된 값보다 낮거나,
지하수위가 높게 나타나는 등 예상치 못한 변수가 발생할 수 있죠.

이때는 설계 변경을 통해 기초 형식이나 옹벽 단면을 재검토해야 하며,
무리하게 기존 설계를 고집하면 안전 사고로 이어질 수 있습니다.
옹벽의 높이가 2m를 초과하거나 인접한 구조물에 영향을 줄 수 있다면
「건축법」에 따른 구조 안전 확인을 철저히 진행해야 합니다.

지자체별로 옹벽 설치에 대한 추가적인 조례나 기준이 있을 수 있기에,
해당 관청에 문의하여 최신 기준을 확인하는 것이 좋습니다.
옹벽 시공 중에는 뒷채움 재료의 다짐 관리가 철저해야 합니다.

흙이 충분히 다져지지 않으면 장기적으로 침하가 발생하여
옹벽에 과도한 토압이 작용하거나 균열이 생길 수 있기 때문이죠.
절토와 성토: 토목공사 지반 조성 및 토량 배분 실무 가이드에서 언급했듯이,
다짐도는 설계 기준(일반적으로 90~95% 이상)을 만족하는지 반드시 확인해야 합니다.

더불어 배수 시설이 정확하게 시공되었는지, 물이 막힘없이 잘 흐르는지 정기적으로 점검해야 합니다.
오래된 옹벽에서는 노후화로 균열, 변형, 배수 불량 같은 문제가 나타납니다.

이런 옹벽은 주기적인 안전 점검과 보강이 필요하며,
도시계획시설 결정 기준 및 실효 대응 방안처럼 시설물 유지관리계획에 따라 관리되어야 합니다.
또한 지반조사를 다시 수행하여 현재 지반의 상태와 안정성을 재평가하는 것이 중요합니다.

자주 묻는 질문

옹벽 설치 시 인허가 절차는 어떻게 되나요?

옹벽 설치는 구조물의 높이와 규모에 따라 「건축법」 또는
「국토의 계획 및 이용에 관한 법률」에 따른 개발행위허가 대상이 될 수 있습니다.
높이 2m를 초과하는 옹벽은 건축법상 구조 안전 확인 대상이며, 경우에 따라 건축 허가를 받아야 합니다.
개발행위허가 기준 및 절차 가이드에서 설명하듯이,
토지의 형질 변경이 수반될 경우 별도의 개발행위허가를 받아야 하므로 사전에 지자체 건축과
또는 도시계획과에 문의하여 정확한 절차를 확인해 두는 것이 좋습니다.

옹벽 안전 점검은 얼마나 자주 해야 하나요?

옹벽을 포함한 건설 구조물은 「시설물의 안전 및 유지관리에 관한 특별법」(2024년 개정
기준, 국토교통부 소관)에 따라 정기적인 안전 점검 및 정밀 안전 진단을 받아야 합니다.
옹벽의 규모, 경과 연수, 손상 정도에 따라 1년에 1~3회 정기 점검을 실시하며,
중대한 결함이 발견될 경우 즉시 정밀 안전 진단을 받아야 합니다.
태풍, 지진 등 자연재해 발생 후에는 비정기적인 특별 점검이 필요합니다.

노후 옹벽 보강 방법에는 어떤 것들이 있나요?

노후 옹벽의 보강 방법은 손상 원인과 정도에 따라 다양합니다.
균열이 발생한 경우에는 그라우팅(Grouting) 주입이나 표면 보강 공법을 적용합니다.

활동 및 전도 안정성이 부족한 경우에는 앵커(Anchor) 공법,
파일 보강, 또는 기초 확장 등을 고려합니다.
배수 불량이 원인일 경우, 기존 배수 시설을 정비하거나 추가 배수 시설을 설치하는 것이 우선이며,
필요시 배면 보강토 공법 등을 활용하여 옹벽 전체의 안정성을 높이기도 합니다.
