옹벽 배수 시설 종류 및 설치 기준: 시공 실무 가이드
옹벽은 지반의 붕괴를 막고 토압에 저항하여 구조물의 안정성을 확보하는 중요한 토목 구조물입니다.
그러나 옹벽 배면에 지하수가 고이거나 빗물이 스며들면
수압이 증가하여 옹벽의 안정성이 크게 위협받을 수 있죠.
실제 현장에서 옹벽 붕괴 사고의 상당수는 설계나 시공
단계에서 배수 시설의 중요성을 간과한 데서 시작됩니다.
물의 힘은 생각보다 훨씬 강력해서, 제대로 된 배수 시설이 없으면
아무리 튼튼한 옹벽이라도 무너질 수 있습니다.
옹벽 배수 시설(Retaining Wall Drainage Facilities)은 옹벽 배면의
지하수위 상승을 막고, 옹벽에 작용하는 수압을 줄이는 시설입니다.
이는 옹벽의 안정성을 확보하는 데 필수적이며, 설계부터 시공,
유지관리에 이르기까지 철저한 관리가 필요합니다.
옹벽 배수 시설 중요성
옹벽 뒤편으로 스며든 물은 여러 방식으로 옹벽의 안정성을 저해합니다.
가장 직접적인 것은 수압 증가인데, 물이 고이면
흙에 작용하는 수압이 옹벽에 추가적인 하중으로 작용하게 됩니다.
옹벽 배면에 작용하는 토압은 이미 상당한데,
여기에 수압까지 더해지면 설계 시 고려한 안전율을 쉽게 넘어설 가능성이 있습니다.
또한, 물은 뒤채움 흙의 강도를 약화시키는 주범입니다.
흙 속에 물이 많아지면 흙 입자 간의 마찰력이 감소하여 전단강도가 떨어지기 때문이죠.
이는 옹벽의 활동(sliding)이나 전도(overturning)에 대한
저항력을 약화시켜 붕괴 위험을 높이는 주요 원인이 됩니다.
이러한 이유로 「건설기준 KDS 21 60 00:2020 옹벽공사」의 일반사항에서는
옹벽의 안정성 확보를 위해 배수 시설 설치를 명확히 규정합니다.
올바른 배수 시설은 옹벽의 장기적인 안전성을 보장하고
예측 불가능한 사고를 예방하는 데 필수적입니다.
따라서 옹벽 설계의 기초 단계부터 배수 시설 계획을 중요하게 다루어야 합니다.

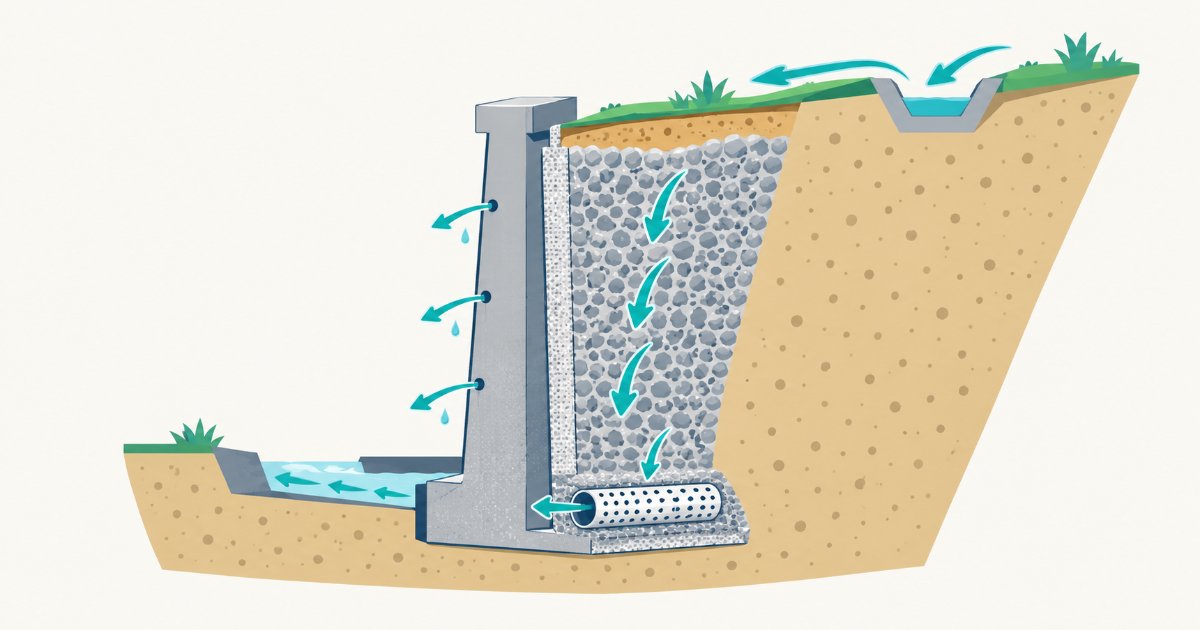

주요 배수 시설 종류
옹벽 배수 시설은 크게 뒤채움 배수층, 배수관(암거),
수압 경감공(물빼기 구멍), 그리고 표면수 유입 방지 시설로 나눌 수 있습니다.
각 시설은 물의 흐름을 제어하고 수압을 줄이는 데 특화된 역할을 수행합니다.
| 시설 종류 | 주요 역할 | 설치 위치 |
|---|---|---|
| 뒤채움 배수층 | 뒤채움 흙의 투수성 증대, 물의 집수 및 배수관으로 유도 | 옹벽 배면, 뒤채움 흙과 옹벽 벽체 사이 |
| 배수관(암거) | 집수된 물을 외부로 배출 | 뒤채움 배수층 하단부 |
| 수압 경감공 (물빼기 구멍) | 옹벽 벽체에 직접 작용하는 수압 경감 및 배수 | 옹벽 벽체 |
| 표면수 유입 방지 시설 | 옹벽 상부에서 유입되는 표면수 차단 및 유도 | 옹벽 상단부 |
이 시설들은 유기적으로 연결되어 옹벽 배면의 물을 효과적으로 제어하는 시스템을 이루는데,
한 가지 시설이라도 기능이 부족하면 전체 배수 시스템의 효율이 떨어지죠.
따라서 각 시설의 역할과 설치 기준을 정확히 이해하는 것이 중요합니다.
뒤채움 배수층 재료·설치
뒤채움 배수층은 옹벽 배면으로 스며든 물을 효과적으로 집수하여
배수관으로 유도하는 첫 번째 방어선입니다.
이 배수층의 재료와 설치 기준은 옹벽 안정성에 직접 영향을 미치므로 매우 신중하게 접근해야 합니다.
「국가건설기준 KCS 21 60 00:2021 옹벽공사」의 4.2.3 배수재 및 뒷채움재 기준에 따르면,
뒤채움 배수층에는 투수성이 좋은 재료(자갈, 쇄석 등)를 사용해야 합니다.
일반적으로 점토나 실트 같은 미세한 흙은 배수 기능이 떨어지므로 사용하지 않습니다.
이 기준에서는 뒤채움 배수층의 폭을 옹벽 높이의 1/3 ~ 1/2 이상,
최소 폭 60cm 이상으로 설치하라고 권장합니다.
다만, 옹벽 종류나 설계 조건에 따라 상세 기준은 달라질 수 있습니다.
반드시 설계 도면과 현장 조건을 확인해야 합니다.
뒤채움 배수층을 설치할 때에는 다음 사항들을 유의해야겠죠?
- 재료 선정: 투수계수가 높은 깨끗한 자갈, 쇄석 등을 사용하며, 입도 분포가 균일하여 막힘 우려가 적은 재료를 선택합니다.
- 필터층 설치: 배수층과 일반 뒤채움 흙 사이에 부직포 등 필터층을 설치하여 뒤채움 흙 입자가 배수층으로 유입되어 막히는 것을 방지합니다. 필터층은 투수성을 유지하면서도 흙 입자 유실을 막는 역할을 합니다.
- 다짐: 배수층 재료를 설치할 때는 충분히 다져서 공극률을 조절하고 안정성을 확보해야 합니다. 과도한 다짐은 투수성을 저해할 수 있으므로 적절한 다짐 관리가 필요합니다.

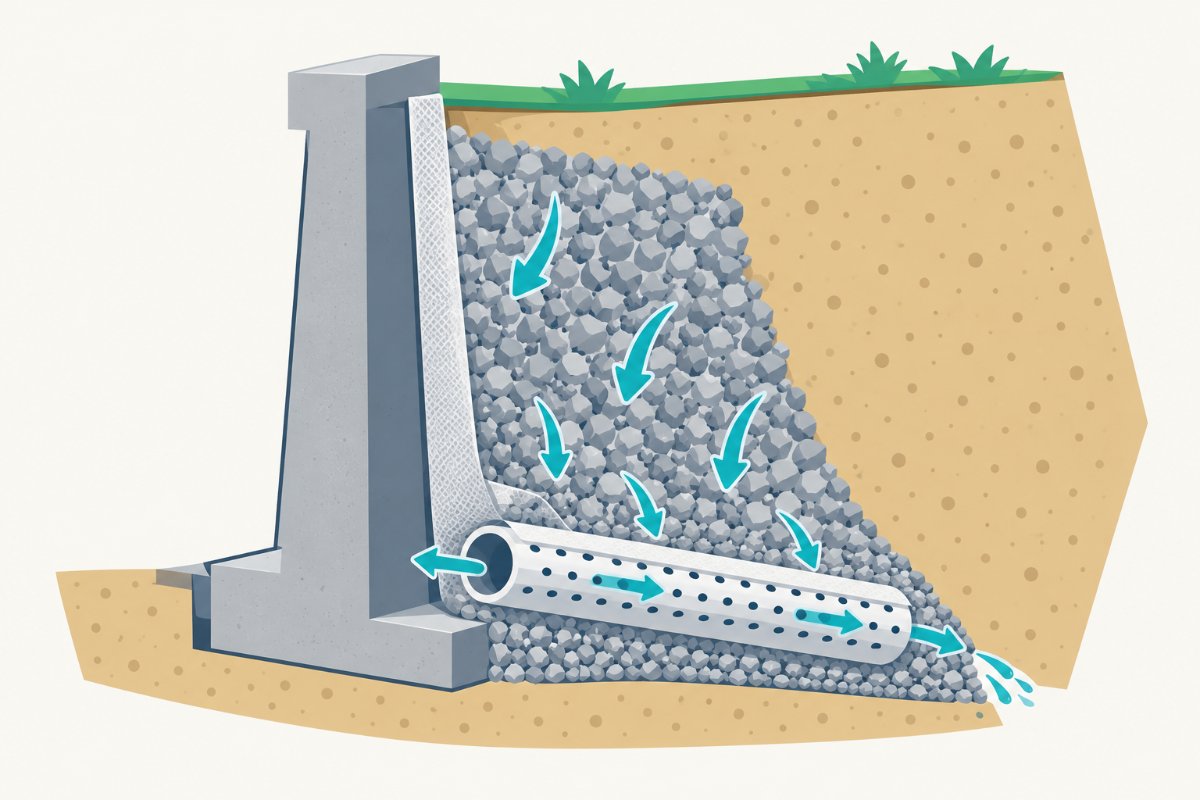

배수관(암거) 설치·시공
뒤채움 배수층에서 집수된 물은 배수관(암거)을 통해 옹벽 외부로 배출됩니다.
배수관의 규격과 설치 방법은 배수 효율을 결정하는 중요한 요소입니다.
「국가건설기준 KCS 21 60 00:2021 옹벽공사」의 4.2.4 배수시설 기준에서는 뒤채움 배수층
하단부에 직경 100mm 이상의 유공관(PVC, PE 등) 또는 무공관을 설치하도록 명시합니다.
유공관은 물을 모으는 역할을 하고, 무공관은 모인 물을 외부로 배출하는 데 사용됩니다.
배수관은 1~2% 이상의 종단경사를 두어야 합니다.
그래야 집수된 물이 자연스럽게 흐르죠.
경사가 부족하면 물이 고여 오히려 옹벽 안정성에 악영향을 줄 가능성이 있습니다.
배수관 시공 시에는 다음 사항을 반드시 지켜야 합니다.
- 규격 및 재료 확인: 설계 도면에 명시된 직경과 재질(PVC, PE 등)의 배수관을 사용하고, 파손 여부를 확인합니다.
- 정확한 경사 확보: 배수관 설치 시 레벨 측량을 통해 종단경사(1~2% 이상)를 정확히 확보하고, 시공 중 변형되지 않도록 고정합니다.
- 필터층 설치: 배수관 주변에는 부직포 등의 필터층을 감싸 토사 유입으로 인한 막힘을 방지합니다. 필터층은 배수관의 수명을 늘리고 배수 효율을 유지하는 데 꼭 필요합니다.
- 연결부 처리: 배수관의 연결부는 이탈이나 누수가 발생하지 않도록 견고하게 연결하고, 이음새 부분에 대한 적절한 처리를 해야 합니다.
수압 경감공 설치·관리
수압 경감공, 흔히 물빼기 구멍으로 불리는 이 시설은 옹벽
벽체에 직접 구멍을 뚫어 내부의 물을 외부로 배출합니다.
이로써 벽체에 작용하는 수압을 직접 줄여 옹벽 안정성을 확보하는 데 매우 효과적입니다.
「국가건설기준 KCS 21 60 00:2021 옹벽공사」의 4.2.4 배수시설 기준에 따르면,
수압 경감공은 직경 50~100mm로 설치하며, 수직 및 수평 2~3m 간격으로 배치하는 것이 일반적입니다.
구멍은 외측으로 2~5% 정도의 하향 경사를 주어 물이 옹벽 외부로 원활하게 흘러나오도록 합니다.
이 경사는 구멍 안으로 빗물이 역류하거나 물이 고여 얼어붙는 것을 방지합니다.
물빼기 구멍은 옹벽 외부에 노출되므로 주기적인 유지관리가 필요합니다.
나뭇잎, 토사, 쓰레기 등으로 구멍이 막히지 않도록 정기적으로 점검하고 청소해야 하는데요.
특히 겨울철에는 구멍 안의 물이 얼어 막히거나 팽창하여
옹벽에 손상을 줄 수 있으니 더욱 주의해야 합니다.
표면수 방지 및 출구 처리
옹벽 상부에서 흘러내려오는 표면수가 뒤채움 흙으로
스며드는 것을 막는 것도 중요한 배수 관리 요소입니다.
표면수가 옹벽 뒤편으로 유입되면 불필요하게 지하수위를 높이고
배수 시스템에 과부하를 줄 수 있습니다.
「건설기준 KDS 21 60 00:2020 옹벽공사」의 4.2.3 배수재 및 뒷채움재에
따라 옹벽 상단에는 측구, 도수로 등의 배수 시설을 설치해 표면수를
옹벽 뒤채움으로 스며들기 전에 차단하고 외부로 안전하게 유도합니다.
이 조치는 옹벽 내부 습기 관리에 중요하며,
뒤채움 흙의 포화도를 낮춰 안정성을 유지하는 데 보탬이 됩니다.
또한, 배수관 및 물빼기 구멍의 출구부는 토사 유실 및 세굴을
방지하기 위해 집수정 또는 적절한 유도 시설을 설치해야 합니다.
「국가건설기준 KCS 21 60 00:2021 옹벽공사」의 4.2.4 배수시설 기준은 출구부
주변 지반 침식을 막고 배수가 원활하게 이루어지도록 유도 시설 설치를 권장합니다.
이는 출구에서 나온 물이 주변 지반을 깎아내려 옹벽
하부 지지력을 약화시키는 일이 없도록 하기 위함이죠.
옹벽 배수 시설 설계·시공 유의점
옹벽 배수 시설은 설계 단계에서부터 현장 지반 조건, 수문 환경,
옹벽 규모 등을 종합적으로 고려하여 최적의 방안을 수립해야 합니다.
단지 규정된 최소 기준만 충족해서는 안 됩니다.
현장의 특성을 반영한 섬세한 설계가 필요하죠.
SitePlan과 같은 전문 설계 소프트웨어는 이러한 복잡한
조건을 반영하여 효율적인 배수 시스템 설계를 돕습니다.
SitePlan의 다양한 기능 살펴보기 시공 단계에서는 설계 도면과 기준을 철저히 준수해야 합니다.
배수재료의 품질, 배수층의 폭과 높이, 배수관의 경사 및 필터층 설치
등 모든 과정에서 시방서에 따라 정확한 시공이 이루어져야 합니다.
특히 배수 시설은 한번 매설되면 점검이나 보수가 어렵습니다.
초기 시공 품질이 매우 중요합니다.
현장에서는 흙의 종류에 따른 투수성 차이를 간과하거나,
배수관 경사를 충분히 확보하지 않아 물고임이 발생하는 경우가 많습니다.
필터층을 제대로 설치하지 않아 배수관이 토사로 막히는 사례도 흔하게 발견됩니다.
이러한 오류는 장기적으로 옹벽의 기능 저하와 안정성 문제로 이어집니다.
시공 중에는 철저한 검측과 품질 관리가 필요합니다.
본문에 인용된 「건설기준 KDS 21 60 00」 및 「국가건설기준 KCS 21 60 00」의
현행 조문은 국가건설기준센터 또는 국가법령정보센터에서 확인하세요.
자주 묻는 질문
옹벽 배수 시설 유지보수는 얼마나 자주 해야 하나요?
옹벽 배수 시설은 정기적인 유지보수가 필요합니다.
최소한 1년에 한 번 이상 육안으로 점검해야 합니다.
비가 많이 온 후에는 물빼기 구멍이나 배수관 출구부가 막혔는지 확인해 두는 것이 좋거든요.
낙엽, 토사, 이물질 등으로 막힌 곳은 즉시 청소하여 배수 기능을 확보해야 합니다.
기존 옹벽에 배수 시설을 추가할 수 있나요?
기존 옹벽의 배수 기능이 미흡하여 안정성 문제가 우려된다면,
추가 배수 시설 설치를 고려하기도 합니다.
이는 옹벽의 구조적 안정성을 재평가하고,
옹벽 배면에 추가 배수공(예: 수평 배수공)을 설치하거나 물빼기 구멍을 추가하는 방식으로 진행됩니다.
다만, 기존 옹벽 작업은 구조적 영향을 줄 수 있으므로
전문가의 정밀 진단과 설계에 따라 진행해야 합니다.
배수재료로 재활용 골재를 사용해도 되나요?
재활용 골재의 사용은 일반적으로 허용됩니다.
단, 「국가건설기준 KCS 21 60 00:2021 옹벽공사」에서
요구하는 투수성 및 입도 분포 기준을 충족해야 합니다.
불순물이나 유기물이 섞이지 않은 깨끗한 재료를 사용해야 하며,
강도 및 내구성 시험을 통해 배수재로서 적합함을 확인해야 합니다.
현장 조건과 설계 기준을 면밀히 검토하여 적합한 재료를 선정해야 합니다.
